PERBEDAAN CHAIN BLOCK DAN LEVER BLOCK

Perbedaan Chain Block dan Lever Block:
Panduan Lengkap Alat Angkat Manual

Dalam dunia industri dan konstruksi, alat angkat manual menjadi komponen penting untuk menangani material berat dalam berbagai situasi kerja. Dua jenis alat angkat yang paling populer dan sering digunakan adalah chain block dan lever block. Meskipun keduanya memiliki fungsi dasar yang sama yaitu mengangkat beban berat, kedua alat ini memiliki perbedaan signifikan dalam mekanisme kerja, aplikasi, dan karakteristik operasional.

Apa Itu Chain Block dan Lever Block?

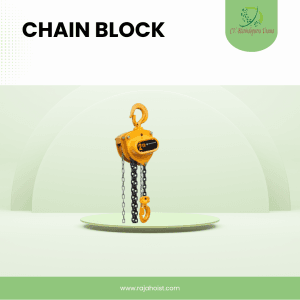

Pengertian Chain Block

Chain block, yang juga dikenal sebagai chain hoist atau manual chain hoist, adalah alat angkat mekanis yang menggunakan sistem rantai dan roda gigi (gear) untuk mengangkat dan menurunkan beban. Alat ini bekerja berdasarkan prinsip keuntungan mekanis yang memungkinkan operator mengangkat beban yang jauh lebih berat dari tenaga manusia normal.

Chain block terdiri dari beberapa komponen utama: housing yang berisi sistem gear, hand chain (rantai tangan) untuk mengoperasikan alat, load chain (rantai beban) yang menopang material, dan hook untuk menggantungkan beban. Mekanisme internal menggunakan sistem planetary gear yang memberikan rasio pengurangan yang optimal.

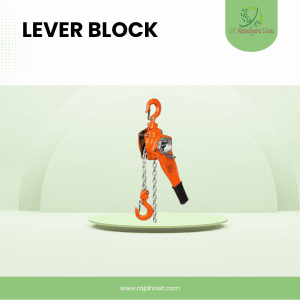

Pengertian Lever Block

Lever block atau yang sering disebut come-along adalah alat angkat manual yang menggunakan sistem tuas (lever) untuk mengoperasikannya. Alat ini dirancang khusus untuk operasi di ruang terbatas dan situasi di mana akses vertikal terbatas. Lever block menggunakan prinsip mekanis yang sama dengan chain block, namun dengan mekanisme operasi yang berbeda.

Komponen utama lever block meliputi body housing, operating lever (tuas pengoperasi), load chain, dan hook system. Yang membedakan adalah adanya free chaining mechanism yang memungkinkan rantai beban bergerak bebas untuk positioning yang cepat sebelum proses pengangkatan dimulai.

Perbedaan Mekanisme Kerja Chain Block dan Lever Block

Cara Kerja Chain Block

Pengoperasian chain block dilakukan dengan menarik hand chain ke arah tertentu. Untuk mengangkat beban, operator menarik hand chain ke arah bawah dengan gerakan kontinyu. Sistem gear planetary di dalam housing akan mengubah gaya tarik ini menjadi torsi yang lebih besar pada load chain, sehingga beban dapat terangkat.

Keuntungan mekanis pada chain block biasanya berkisar antara 1:3 hingga 1:6, artinya untuk mengangkat beban 1000 kg, operator hanya perlu mengerahkan gaya sekitar 167-333 kg. Gerakan hand chain yang kontinyu memungkinkan pengangkatan yang smooth dan terkontrol.

Cara Kerja Lever Block

Lever block beroperasi dengan sistem pompa tuas yang bergerak bolak-balik. Operator menggunakan operating lever dengan gerakan naik-turun untuk mengaktifkan mekanisme internal. Setiap gerakan lever akan menggerakkan load chain dalam increment kecil, memberikan kontrol yang sangat presisi.

Sistem ratchet dan pawl dalam lever block memastikan beban tidak akan turun secara tidak terkontrol ketika operator melepaskan tuas. Feature free chaining memungkinkan operator untuk dengan cepat memposisikan hook pada ketinggian yang diinginkan sebelum memulai proses lifting.

Kapasitas dan Spesifikasi Chain Block vs Lever Block

Kapasitas Chain Block

Chain block tersedia dalam berbagai kapasitas mulai dari 0,5 ton hingga 50 ton atau bahkan lebih untuk aplikasi industri berat. Model standar yang paling umum digunakan adalah:

  • 1 ton – untuk aplikasi ringan dan workshop
  • 2-3 ton – untuk konstruksi dan maintenance umum
  • 5-10 ton – untuk aplikasi industri sedang
  • 20 ton ke atas – untuk heavy industry dan konstruksi besar

Lift height (tinggi angkat) chain block dapat disesuaikan dengan panjang load chain yang diperlukan, mulai dari 3 meter hingga puluhan meter untuk aplikasi khusus.

Kapasitas Lever Block

Lever block umumnya memiliki kapasitas yang lebih terbatas dibandingkan chain block, berkisar antara 0,75 ton hingga 9 ton. Kapasitas yang paling populer adalah:

  • 0,75-1,5 ton – untuk aplikasi ringan dan portabel
  • 3 ton – untuk maintenance dan konstruksi ringan
  • 6-9 ton – untuk aplikasi industri menengah

Tinggi angkat lever block biasanya lebih terbatas, umumnya antara 1,5 hingga 6 meter, sesuai dengan karakteristik penggunaannya untuk aplikasi presisi dan ruang terbatas.

Aplikasi dan Penggunaan Chain Block dan Lever Block

Kapan Menggunakan Chain Block?

Chain block sangat ideal untuk penggunaan di:

  • Workshop dan bengkel untuk maintenance peralatan
  • Gudang untuk loading dan unloading material
  • Konstruksi gedung untuk mengangkat material bangunan
  • Pabrik manufaktur untuk handling komponen produksi
  • Area dengan akses vertikal yang baik dan operasi rutin

Chain block sangat efektif untuk operasi yang memerlukan pengangkatan kontinyu dan beban yang relatif berat dalam jangka waktu lama. Alat ini cocok untuk dipasang secara permanen pada trolley beam atau struktur overhead.

Kapan Menggunakan Lever Block?

Lever block lebih cocok untuk:

  • Maintenance di ruang sempit dan area terbatas
  • Tensioning kabel dan wire rope
  • Positioning presisi untuk assembly work
  • Emergency lifting dalam situasi darurat
  • Portable lifting untuk berbagai lokasi kerja
  • Pulling dan positioning horizontal

Lever block sangat unggul dalam situasi di mana operator perlu kontrol yang sangat presisi dan kemampuan untuk bekerja dalam posisi yang tidak ideal atau ruang yang terbatas.

Keunggulan dan Keterbatasan Chain Block vs Lever Block

Keunggulan Chain Block

  • Operasi yang smooth dan kontinyu
  • Kapasitas angkat yang lebih besar
  • Suitable untuk operasi jangka panjang
  • Less fatigue untuk operator
  • Dapat dipasang pada trolley system
  • Maintenance yang relatif mudah

Keterbatasan Chain Block

  • Sangat portabel dan compact
  • Kontrol presisi yang excellent
  • Dapat beroperasi dalam ruang terbatas
  • Feature free chaining untuk positioning cepat
  • Cocok untuk berbagai sudut kerja
  • Tidak memerlukan clearance vertikal besar

Keunggulan Lever Block

  • Memerlukan clearance vertikal yang cukup
  • Kurang portabel dibandingkan lever block
  • Tidak cocok untuk fine positioning
  • Memerlukan ruang operasi yang lebih besar

Keterbatasan Lever Block

  • Kapasitas terbatas
  • Operasi manual yang lebih intensive
  • Tidak suitable untuk continuous operation
  • Tinggi angkat yang terbatas.

Faktor Penting dalam Memilih Chain Block atau Lever Block

Pemilihan antara chain block dan lever block harus mempertimbangkan beberapa faktor kunci:

  • Kapasitas Beban: Jika memerlukan kapasitas besar (>10 ton), chain block adalah pilihan yang lebih tepat.
  • Ruang Operasi: Untuk ruang terbatas atau akses vertikal minimal, lever block lebih praktis.
  • Frekuensi Penggunaan: Untuk operasi rutin dan jangka panjang, chain block lebih efisien.
  • Mobilitas: Jika memerlukan alat yang sering dipindah-pindah, lever block lebih portabel.
  • Presisi: Untuk positioning yang sangat presisi, lever block memberikan kontrol yang lebih baik.

Faktor Pemilihan

Pemilihan antara chain block dan lever block harus mempertimbangkan beberapa faktor kunci:

  • Kapasitas Beban: Jika memerlukan kapasitas besar (>10 ton), chain block adalah pilihan yang lebih tepat.
  • Ruang Operasi: Untuk ruang terbatas atau akses vertikal minimal, lever block lebih praktis.
  • Frekuensi Penggunaan: Untuk operasi rutin dan jangka panjang, chain block lebih efisien.
  • Mobilitas: Jika memerlukan alat yang sering dipindah-pindah, lever block lebih portabel.
  • Presisi: Untuk positioning yang sangat presisi, lever block memberikan kontrol yang lebih baik.

Maintenance dan Keselamatan

Kedua alat angkat ini memerlukan inspeksi rutin dan maintenance yang proper. Check point utama meliputi kondisi chain, fungsi brake system, wear pada gear, dan kondisi hook. Operator harus selalu mengikuti working load limit dan menggunakan proper lifting technique untuk menjaga keselamatan.

Load testing berkala sesuai standar industri sangat penting untuk memastikan keandalan alat. Dokumentasi maintenance dan inspection record harus selalu dipelihara dengan baik.

Kesimpulan: Chain Block atau Lever Block?

Chain block dan lever block adalah dua alat angkat manual yang memiliki karakteristik dan aplikasi yang berbeda namun saling melengkapi. Chain block unggul dalam kapasitas besar, operasi kontinyu, dan efisiensi untuk volume kerja tinggi. Sementara lever block excel dalam portabilitas, kontrol presisi, dan versatilitas untuk berbagai kondisi kerja.

Pemilihan yang tepat antara keduanya akan sangat bergantung pada specific requirement aplikasi, kondisi kerja, dan karakteristik beban yang akan ditangani. Banyak fasilitas industri memilih untuk memiliki kedua jenis alat ini untuk memaksimalkan fleksibilitas operasional.

Untuk workshop atau fasilitas dengan operasi lifting rutin dan volume tinggi, investasi pada chain block berkualitas tinggi sangat direkomendasikan. Untuk maintenance team atau aplikasi yang memerlukan mobilitas tinggi, lever block adalah companion tool yang invaluable.

FAQ

Untuk Workshop Kecil, Lebih Cocok Chain Block atau Lever Block?

Untuk workshop kecil, lever block sering menjadi pilihan lebih praktis karena tidak memerlukan instalasi permanen dan sangat portabel. Lever block cocok untuk pekerjaan maintenance, assembly, dan berbagai aplikasi di ruang terbatas yang umum di workshop kecil.

Namun, jika workshop memiliki overhead beam dan melakukan lifting rutin dengan beban konsisten, chain block 1-3 ton bisa menjadi investasi yang lebih baik dalam jangka panjang. Chain block memberikan operasi yang lebih efisien dan less fatigue untuk pekerjaan repetitif sepanjang hari.

Berapa Kapasitas Chain Block dan Lever Block yang Tersedia?

Chain block tersedia dalam kapasitas sangat luas mulai dari 0,5 ton hingga 50 ton atau lebih untuk aplikasi heavy industry. Model populer adalah 1 ton, 2 ton, 3 ton, 5 ton, dan 10 ton untuk aplikasi umum industri dan konstruksi.

Lever block memiliki range kapasitas lebih terbatas, umumnya 0,75 ton hingga 9 ton. Kapasitas paling populer adalah 1,5 ton dan 3 ton yang ideal untuk sebagian besar aplikasi portable lifting dan maintenance work. Model 6 ton dan 9 ton tersedia untuk aplikasi yang lebih demanding namun masih memerlukan portabilitas.

Bagaimana Cara Memastikan Penggunaan Chain Block dan Lever Block Sesuai Kapasitas?

Untuk memastikan penggunaan yang aman sesuai kapasitas:

  1. Selalu periksa WLL (Working Load Limit) yang tertera pada label alat
  2. Pertimbangkan load angle – sling angle mengurangi kapasitas efektif
  3. Hitung dynamic load – pergerakan sudden dapat meningkatkan load hingga 2x
  4. Check kondisi lingkungan – temperatur ekstrem dapat affect kapasitas
  5. Never exceed WLL – gunakan safety margin minimal 25%
  6. Pertimbangkan chain condition – worn chain mengurangi kapasitas aman

Pastikan setiap chain block dan lever block memiliki label WLL yang jelas dan terbaca. Lakukan load calculation sebelum lifting, dan jika ragu, gunakan alat dengan kapasitas lebih besar atau konsultasikan dengan safety engineer. Training operator yang proper sangat penting untuk memahami working load limit dan safe lifting practices.
